বর্ণনা

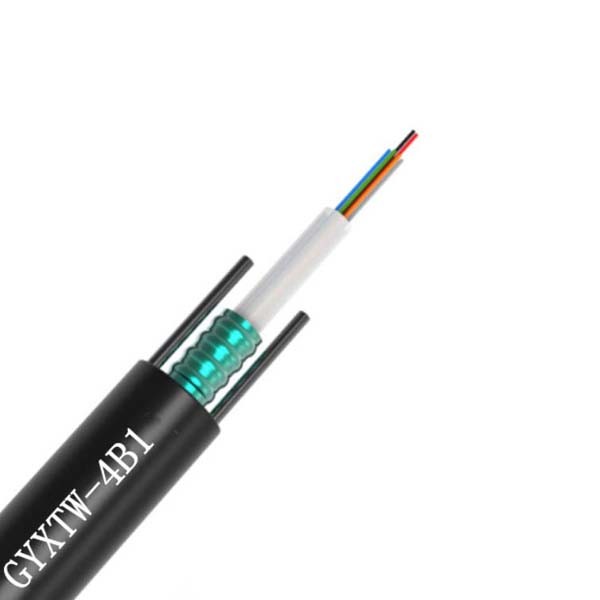

GYXTW ফাইবার অপটিক কেবলটি জলরোধী যৌগ দিয়ে ভরা একটি উচ্চ-মডুলাস উপাদান পাইন হাতাতে 250μm অপটিক্যাল ফাইবার দিয়ে তৈরি।ঢিলেঢালা টিউবিংটি একটি ডবল-পার্শ্বযুক্ত প্লাস্টিকের প্রলিপ্ত স্টিল টেপ (PSP) দিয়ে অনুদৈর্ঘ্যভাবে মোড়ানো হয়।ফাইবার অপটিক তারের কম্প্যাক্টনেস এবং অনুদৈর্ঘ্য জল প্রতিরোধ নিশ্চিত করতে ইস্পাত টেপ এবং আলগা টিউবিংয়ের মধ্যে জলের বাধা উপাদান যুক্ত করা হয়।দুটি সমান্তরাল ইস্পাত তার উভয় পাশে স্থাপন করা হয় এবং তারপর একটি পলিথিন খাপে বের করে তারের গঠন করা হয়।
সাঁজোয়া ইউনি-টিউব সিঙ্গেল জ্যাকেট/সিঙ্গেল আর্মার ফাইবার অপটিক তারের সাথে আলগা বাফার টিউবে রাখা ফাইবার।তারের কোরটি একটি ঢেউতোলা ইস্পাত টেপ বর্ম দিয়ে সুরক্ষিত এবং একটি কালো পলিথিন আউটজ্যাকেট দিয়ে কভার।দুই এমবেডেড ইস্পাত তারের ইচ্ছা টান প্রদান.

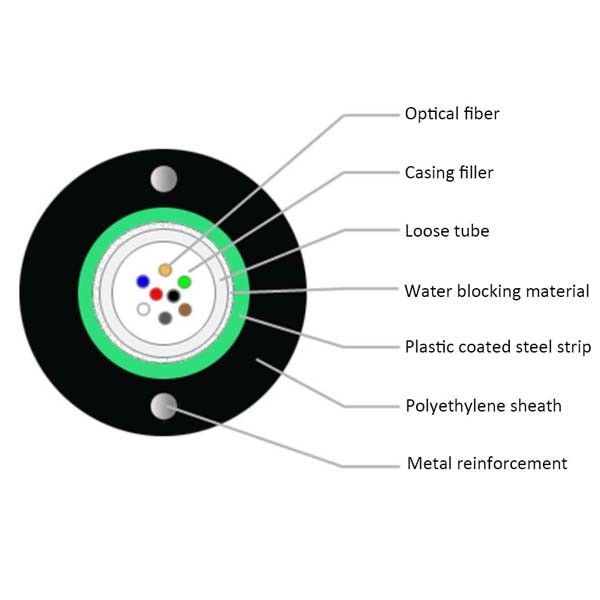

পণ্য নির্মাণ
| ফাইবার | 2-24 ফাইবার, ইউনি-লুজ টিউব জেল-ভরা |
| বর্ম | ঢেউতোলা ইস্পাত টেপ (PSP) |
| শক্তি সদস্য | এমবেডেড ইস্পাত তার |
| বাইরের জ্যাকেট | কালো UV- এবং আর্দ্রতা-প্রতিরোধী পলিথিন (PE) |
বৈশিষ্ট্য
1. উচ্চতর ফাইবার সুরক্ষার জন্য ইউনি-টিউব জেল-ভরা নির্মাণ।
2. CST armorto rodentattack এবং যান্ত্রিক ক্ষতি থেকে তারের রক্ষা.
3. এমবেডেড ইস্পাত তারের আকাঙ্খিত প্রসার্য শক্তি এবং ক্রাশ প্রতিরোধের প্রদান করে।
4. কমপ্যাক্ট, ইনস্টল করা সহজ।
5. UV এবং আর্দ্রতা-প্রতিরোধী ডিজাইন
তারের গঠন এবং পরামিতি
| ফাইবার গণনা |
নল ব্যাস |
ধাতব তার ব্যাস |
খাপের বেধ (নামমাত্র*) |
সামগ্রিক ব্যাস (নামমাত্র**) |
ওজন (প্রায়.) |
| মিমি | মিমি | মিমি | মিমি | কেজি/কিমি | |
| 6 | 2.5 | 1.0 | 2.3 | 8.4 | 73 |
| 12 | 3.0 | 1.0 | 2.3 | ৮.৯ | 81 |
তারের অপটিক্যাল কর্মক্ষমতাফাইবার
কেবলযুক্ত অপটিক্যাল ফাইবারের কার্যক্ষমতা (ITU-T Rec. G.652D)
| আইটেম | স্পেসিফিকেশন |
| ফাইবার টাইপ | একক অবস্থা |
| ফাইবার উপাদান | ডোপড সিলিকা |
| মনোযোগ সহগ @ 1310 এনএম @ 1383 এনএম @ 1550 এনএম @ 1625 এনএম |
≤ 0.36 dB/কিমি ≤0.35 dB/কিমি ≤0.22 dB/কিমি ≤0.25 dB/কিমি |
| বিন্দু বিচ্ছিন্নতা | ≤ 0.05 dB |
| তারের কাটা বন্ধ তরঙ্গদৈর্ঘ্য | ≤ 1260 nm |
| শূন্য-বিচ্ছুরণ তরঙ্গদৈর্ঘ্য | 1300 ~ 1324 এনএম |
| শূন্য-বিচ্ছুরণ ঢাল | ≤0.092 ps/(nm².km) |
| বর্ণময় বিচ্ছুরণ @1288 ~ 1339 এনএম @ 1271 ~ 1360 এনএম @ 1550 এনএম @ 1625 এনএম |
≤3.5 ps/(nm. কিমি) ≤5.3 ps/(nm. কিমি) ≤18 ps/(nm. কিমি) ≤22 ps/(nm. কিমি) |
| পিএমডি | ≤0.2 ps/কিমি½ |
| মোড ক্ষেত্রের ব্যাস @ 1310 nm | (8.6~9.5)±0.6 um |
| কোর / ক্ল্যাড ঘনত্বের ত্রুটি | ≤0.6 উম |
| ক্ল্যাডিং ব্যাস | 125.0 ± 1 উম |
| ক্ল্যাডিং অ বৃত্তাকারতা | ≤1.0% |
| প্রাথমিক আবরণ ব্যাস | 245 ± 10 উম |
| প্রমাণ পরীক্ষার স্তর | 100 kpsi (=0.69 Gpa), 1% |
| তাপমাত্রা নির্ভরতা 0℃~ +70℃ @ 1310 এবং 1550nm |
≤ 0.1 dB/কিমি |
অ্যাপ্লিকেশন তাপমাত্রা পরিসীমা
| অপারেটিং তাপমাত্রা বিন্যাস | -40℃ থেকে +60℃ |
| সঞ্চয়স্থান / পরিবহন তাপমাত্রা পরিসীমা | -40℃ থেকে +60℃ |
| ইনস্টলেশন তাপমাত্রা পরিসীমা | -20℃ থেকে +50℃ |
